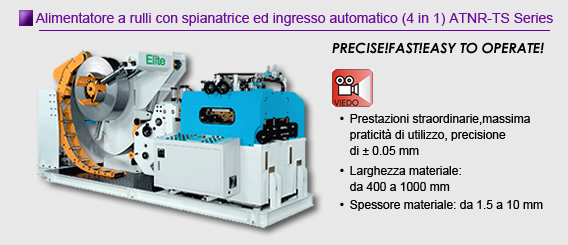

• Precisione costante per materiali estremamente spessi o sottili
  • Macchina all-in-one multifunzione
  • Alimentazione automatica di concezione esclusiva

  1. Parallelismo dei rulli pari a 0.005mm.
  2. I rulli sono realizzati in acciaio di alta qualità (SUJ2) temprato per eliminare le tensioni interne. Le superfici dei rulli sono cromate per garantire la massima resistenza all’usura.
  3. Quadro di comando indipendente per la massima praticità di impiego.
  4. Equipaggiata con azionamento con servomotore a corrente alternate per velocizzare i movimenti e incrementare l’efficienza.
  5. Il controllo computerizzato con retroazione ad anello chiuso garantisce una precisione nell’ordine di ±0.05mm.
  6. L’inserimento manuale multi-step permette una pratica alimentazione manuale allo stampo e un posizionamento accurato.
  7. L’angolo di perdita si imposta rapidamente attraverso il segnale della camma e le opportune regolazioni dello spessore del materiale.
  8. La lunghezza del materiale da alimentare si può impostare comodamente dal quadro di comando.
MODELLI
ATNR - 400T
ATNR - 500T
ATNR - 600T
ATNR - 800T
ATNR - 1000T
Intervallo spessori
 1.2 ~ 8 mm
Intervallo larghezza materiale
90 ~ 400 mm
100 ~ 500 mm
100 ~ 600 mm
100 ~ 800 mm
100 ~ 1000 mm
Rulli alimentazione
2 sets
Numero rulli di spianatura
Superiori 4 / Inferiori 3
Velocità in uscita
18 m / min
Peso del coil
7000 kg
14000 kg
Diametro interno coil
Ø 508 mm
Diametro esterno coil
Ø 1600 mm
Servomotore
AC 7.5 KW
AC 11 KW
Motore di svolgitura
AC 2.2 KW
AC 3.7 KW
AC 5.5 KW
Espansione aspo
Idraulica
Pressione aria
5 kg / cm2
Potenza richiesta
AC 3 ph
Dimensioni dela macchina (LxWxH)
4516 x 2280 x 2250 mm
4516 x 2380 x 2250 mm
4516 x 2480 x 2250 mm
4516 x 2680 x 2250 mm
4516 x 2880 x 2250 mm
Peso della macchina
5100 kg
5400 kg
5700 kg
6300 kg
7100 kg
MODELLI
ATNR - 400TS
ATNR - 500TS
ATNR - 600TS
ATNR - 800TS
ATNR - 1000TS
Intervallo spessori
1.5 ~ 10 mm
Intervallo larghezza materiale
50 ~ 400 mm
50 ~ 500 mm
50 ~ 600 mm
100 ~ 800 mm
100 ~ 1000 mm
Rulli alimentazione
2 sets
Numero rulli di spianatura
Superiori 4 / Inferiori 3
Velocità in uscita
18 m / min
Peso del coil
7000 kg
14000 kg
Diametro interno coil
Ø 508 mm
Diametro esterno coil
Ø 1600 mm
Servomotore
AC 11 KW
AC 15 KW
Motore di svolgitura
AC 2.2 KW
AC 3.7 KW
AC 5.5 KW
Espansione aspo
Idraulica
Pressione aria
5 kg / cm2
Potenza richiesta
AC 3 ph
Dimensioni dela macchina (LxWxH)
4600 x 2350 x 1700 mm
4600 x 2450 x 1700 mm
4600 x 2550 x 1700 mm
4600 x 2750 x 1700 mm
4600 x 2950 x 1700 mm
Peso della macchina
4950 kg
5250 kg
5550 kg
6150 kg
6950 kg
Tutte le caratteristiche, dimensioni e design possono variare senza previo avviso.
